技術提示:如何維護更新後的導入的參考

· 小知識

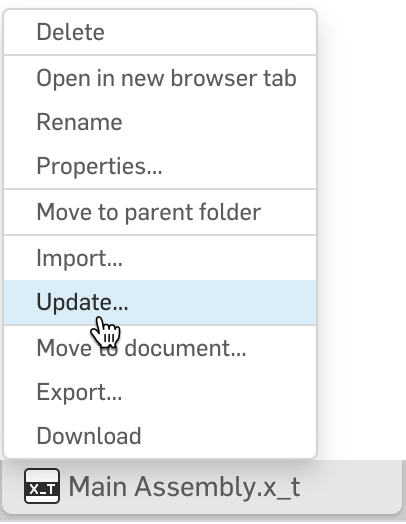

本技術提示側重於使用結合連接器以最大程度減少額外工作的方式的實際示例。                                     將導入的模型作為零件工作室或裝配體的一部分是很常見的。                                                                         如果您與不使用Onshape的外部團隊合作,則他們可能會定期向您發送更新                                              如果導入的模型沒有太大變化,則在選擇“更新”操作時,Onshape將嘗試保留引用。

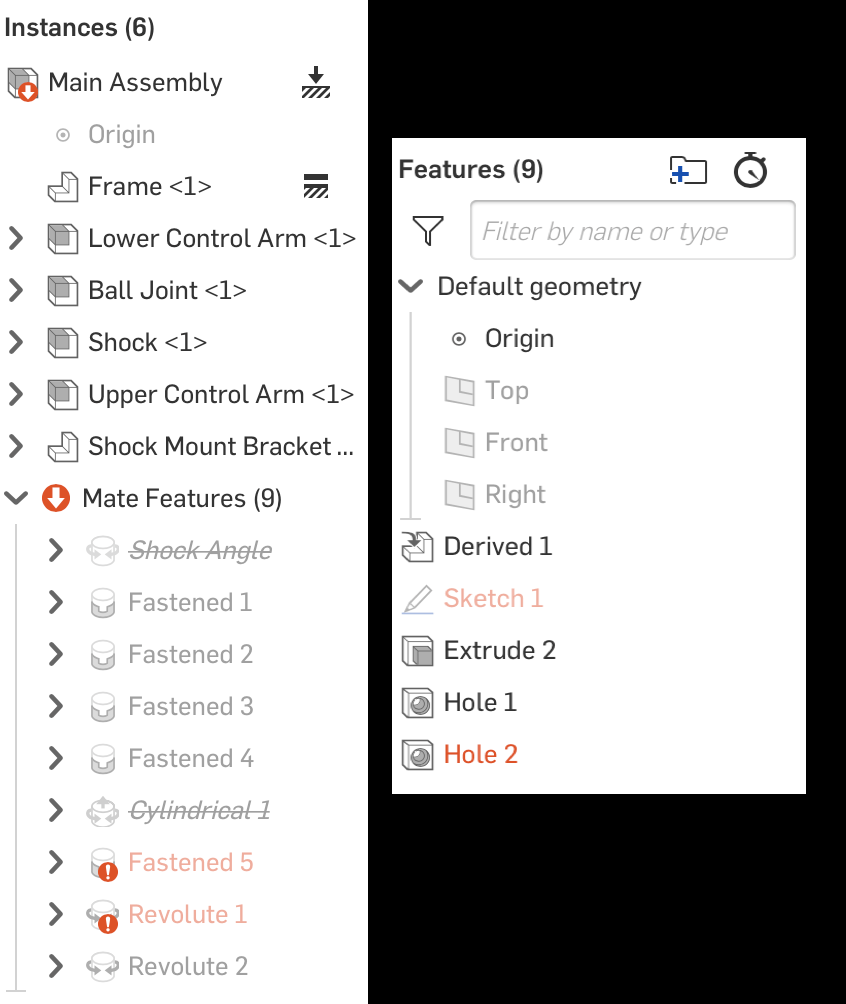

對於更複雜的更改或網格模型,有時這還不夠。引用導入模型的特徵或配合可能會中斷。                   如果您希望經常導入更新,那麼一定要非常謹慎地參考導入的模型,以最大程度地減少更新後的校正。引用邊緣和面,尤其是草圖時,要進行更新可能比較棘手。相反,請考慮使用結合連接器。

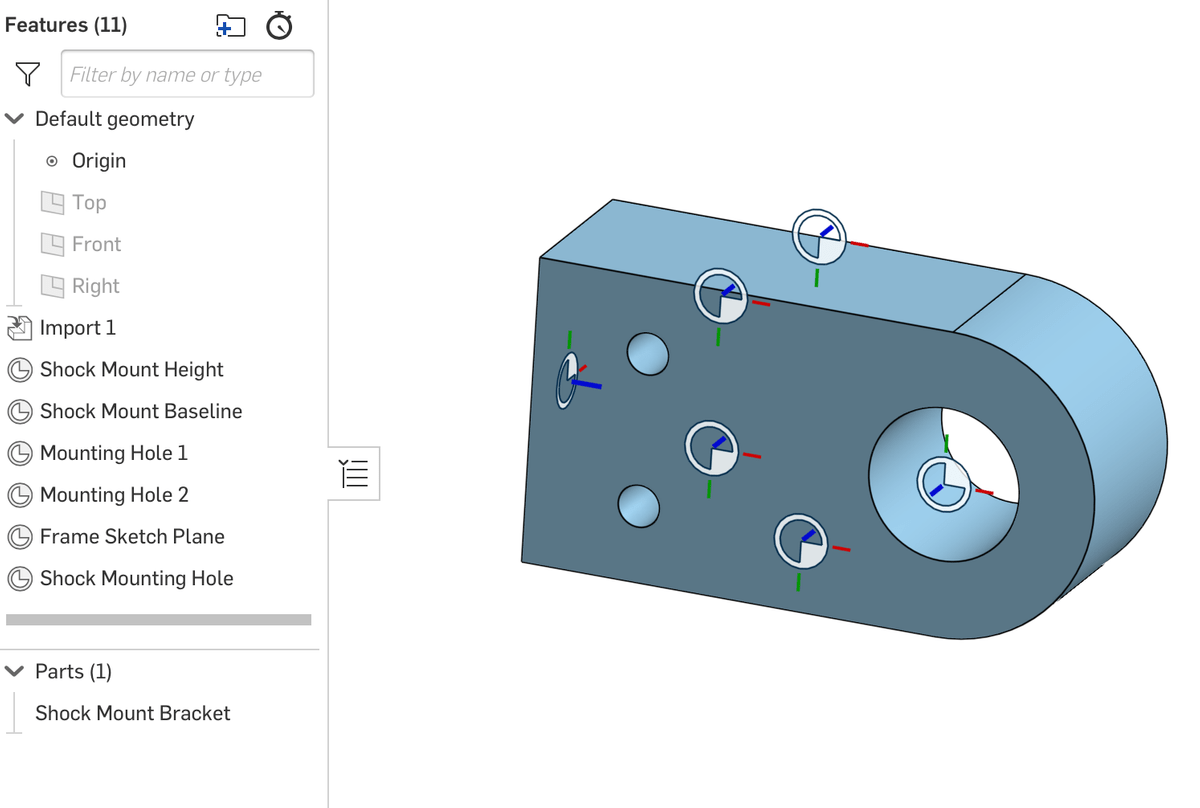

導入模型後,圍繞關鍵幾何圖形創建結合連接器。                                                                                               理想情況下,您想用結合連接器替換所有草圖平面、草圖實體和結合參考。

然後,僅使用結合連接器在裝配體和Part Studio中構建引用。

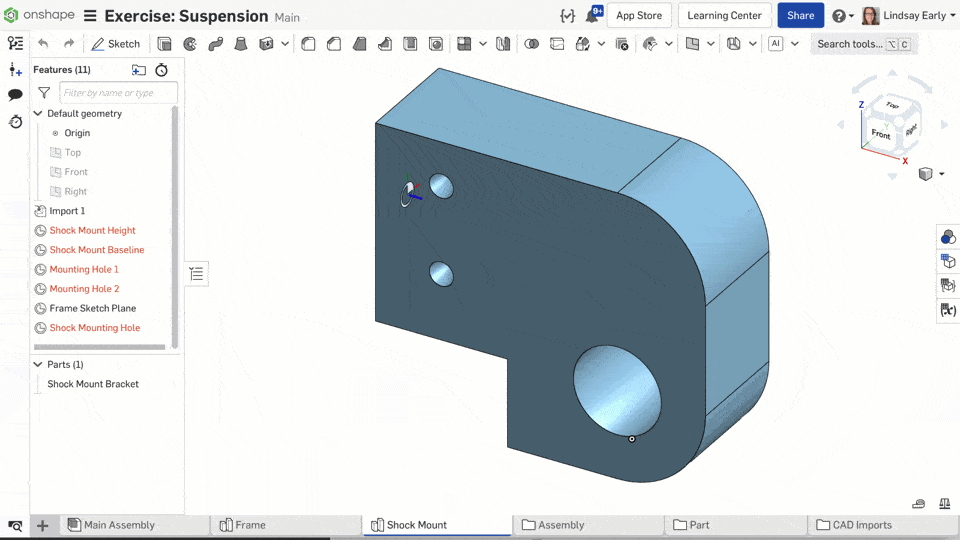

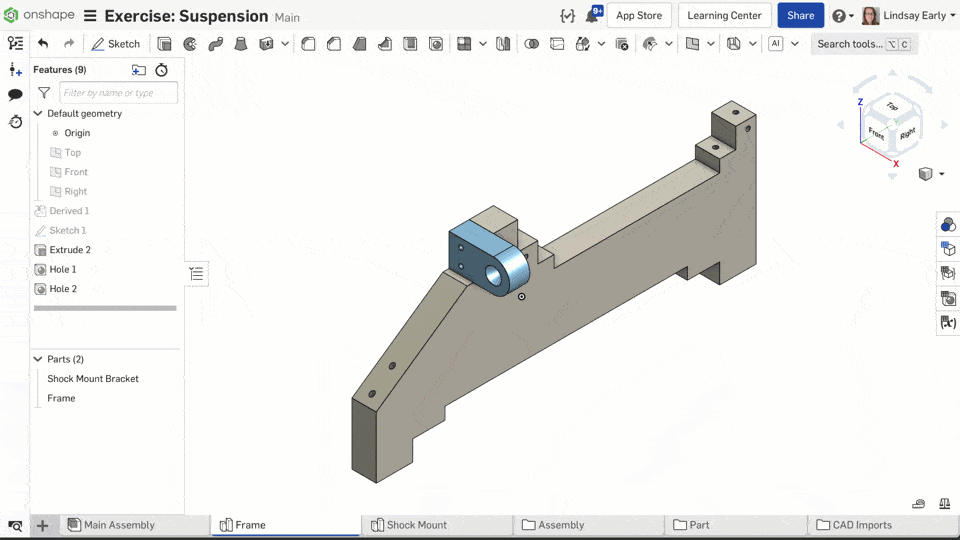

更新導入時,修復導入的Part Studio上的結合連接器。結果,所有草圖平面,草圖和裝配參考均得到維護。

這種方法將有助於加快修復更新後部品的影響過程。                                                                                           如果需要引用結合連接器無法代表的項目,請考慮使用“分配標識自定義功能”。此自定義功能允許用戶顯式命名實體,例如整個實體、面或邊。                                                                                                        然後,您可以用類似的方式更新“分配身份”功能。
